PHP - tvorba obrázků

• "základní kostra" obrázku:

  Header("Content-Type: image/png");#možno použít jpg $im = ImageCreate(100, 30); $BG= ImageColorAllocate($im, 0, 0, 0); ImageFill($im, 0, 0, $BG); #kreslení bodů, čar, obdélníků, elips, textu atd. viz dále ImagePNG($im);#možno použít ImageJPG imagedestroy ( $im );

• hlavičku, která říka že to bude obrázek nastavíme pomocí
  Header("Content-Type: image/span png"); anebo Header("Content-Type: image/jpeg");
  před tímto nesmí být žádný výpis ať už HTM nebo PHP
• $img = ImageCreate(100, 30);
  vytvoří obrázek o příslušné velikosti (šířka, výška), $img funguje jako popisovač daného obrázku - kreslené elementy přiřazujeme tomuto popisovači
• pro kreslení je nejdřív nutné "vytvořit" barvy, které budeme používat:
  $barva = ImageColorAllocate($img, R, G, B);
  R,G,B - složky barvy 0-255, když bysme chtěli používat barvy podobně jako v HTML tzn. 00-ff je možné použít funkci HexDec(); např. bílá
  $wh = ImageColorAllocate($im, 255, 255, 255);
  jedná se o tzv. aditivní míchání barev tj. 100% červené+100% zelené + 100% modré je bílá a nikoliv černá
  (pozn. to co známe např. z "míchání vodovek" je tzv. subtraktivní míchání barev tj. 100% červené+100% zelené + 100% modré je černá)
• nejprve vytvoříme pozadí obrázku:
  ImageFill($im, 0, 0, $wh);
  2. a 3. parametr jsou souřadnice od kterých se začíná vyplňovat (obvykle 0,0)

Jendotlivé elementy obrázku

• souřadnice jsou chápany takto:
  x zleva do prava
  y odshora dolů
• šířka čáry v PiXelech imagesetthickness ($im, šířka);
• styl čáry můžeme určit pomocí funkce imagesetstyle($im, $style);
  kde $style je pole kde každý prvek určuje jak bude barevný konkrétní pixel na čáře

  $w = ImageColorAllocate($im, 255, 255, 255); #bila
  $k = ImageColorAllocate($im, 0, 0, 0);       #cerna
  $style=Array($k,$k,$k,$k,$k,$k,$w,$w,$w);
  imagesetstyle($im, $styl);


  nastaví, že čáry se budou kreslit čárkovaně s dlouhou černou čárkou a krátkým bílým přerušením
• jednotlivý bod:
  ImageSetPixel ($im, x, y, barva);
• úsečka od [x1,y1] do [x2,y2]
  ImageLine ($im, x1, y1, x2, y2, barva);
• obdélník [x1,y1] - levý horní roh; [x2,y2] - pravý dolní roh
  ImageRectangle($im, x1, y1, x2, y2, barva);
• vyplněný obdélník:
  ImageRectangle($im, x1, y1, x2, y2, barva);
• mnohoúhelník:
  ImagePolygon($im, x1, y1, x2, y2, ...xn ,yn , n, barva);
  x1,y1, ..., xn, ynsouřadnice vrcholů mnohoúhelníku; jako předposlední parametr je počet vrcholů
  vrcholy je pohodlnější mít v poli např.:
  $vrcholy=Array(100, 100, 75, 100, 250, 75, 75, 175, 20, 190);
  ImagePolygon($im, $vrcholy, Count($vrcholy)/2, barva);
• vyplněný mnohoúhelník:
  ImageFilledPolygon($im, $vrcholy, Count($vrcholy)/2, barva);
• elipsa: ImageEllipse($im, stred_x, stred_y, a, b, barva);
  stred_x, stred_y jsou souřadnice středu elipsy
  a a b jsou dvojnásobky poloos
• vyplněná elipsa:
  ImageFilledEllipse($im, stred_x, stred_y, a, b, barva);

• výseč z elipsy:
  ImageArc($im, stred_x, stred_y, a, b, start, end, barva);
  výseč z elipsy se středem v [stred_x,stred_y];
  a a b jsou poloosy
  start a end je směr od kterého se začíná, resp. ve kterém
  se končí - ve stupních, orientace je po směru hodinových ručiček, 0^o "směřuje" doprava
• vyplněná výseč z elipsy:
  ImageFilledArc($im, stred_x, stred_y, a, b, start, end, barva, IMG_ARC_EDGED);
  má přidaný parametr IMG_ARC_EDGED
• text do obrázku:
  ImageString($im, font, x, y, napis, barva);
  x a y pravý horní roh obdélníku opsaného obrázku
  font typ fontu 1-5
  napis vypsaný text
• text vertikálně (zezdola nahoru):
  ImageStringUP($im, font, x, y, $napis, barva);

Příklad 1:

Header("Content-Type: image/png");
// obrázek 201x140px
$img = imagecreatetruecolor(201, 140);

// příprava barev
$black = ImageColorAllocate($img, 0, 0, 0);
$white = ImageColorAllocate($img, 255, 255, 255);
$blue  = ImageColorAllocate($img,   0,   0, 255);
//obrázek vyplním modrouo barvou
ImageFill($img, 0, 0, $blue);


//elipsa o středu 60, 70 "poloosách" 50 30
ImageArc($img, 60, 70, 100, 60,  0, 360, $black);
//cara 50,30-150,30 bilou barvou
ImageLine($img,50,30,150,30,$white);

//změním šířku čáry
ImagesetThickness ($img, 5);

//tlustá cara 50,110-150,110 bilou barvou
ImageLine($img,50,110,150,110,$white);

//vykreslení obrázku
Imagepng($img);

//uvolnění paměti
Imagedestroy($img);
die;

Příklad 2:

Header("Content-Type: image/png");
// obrázek 201x201px
$img = imagecreatetruecolor(201, 201);

$black = ImageColorAllocate($img, 0, 0, 0);
ImageFill($img, 0, 0, $black);

// příprava barev
$white = ImageColorAllocate($img, 255, 255, 255);
$red   = ImageColorAllocate($img, 255,   0,   0);
$green = ImageColorAllocate($img,   0, 255,   0);
$blue  = ImageColorAllocate($img,   0,   0, 255);
$lightblue = ImageColorAllocate($img,   20,   100, 255);
//čáry
for ($i=60;$i<140;$i+=10){
  ImageLine ($img, $i, 10, $i+20, 30, $white);
}
// kolečko
ImageArc($img, 100, 100, 200, 200,  0, 360, $white);
//výsek z elipsy
ImageArc($img, 100, 140, 150, 50, 0, 180, $red);
//kroužek
ImageArc($img,  60,  75,  50,  50,  0, 360, $green);
//elipsa
ImageArc($img, 140,  75,  65,  50,  0, 360, $green);
//plné kolečko
ImageFilledArc($img,  68,  80,  20,  20,  0, 360, $blue,IMG_ARC_EDGED);
//plná elipsa
ImageFilledArc($img, 148,  80,  35,  20,  0, 360, $blue, IMG_ARC_EDGED);
//obdelniky
ImageRectangle($img, 10, 10, 30, 30, $green);
ImageFilledRectangle($img, 170, 10, 190, 30, $green);
//plný obdelnik
ImageFilledRectangle($img, 90, 100, 110, 150, $red);
//text vodorovný
ImageString($img, 2, 60, 170, "Nazdar svete!", $lightblue);
//text vodorovný
ImageStringUP($img, 3, 10, 170, "Nastojato", $lightblue);

//vykreslení obrázku
Imagepng($img);

//uvolnění paměti
Imagedestroy($img);
die;

Čtvercová síť se zvýrazněným kliknutím

• Vytvoříme skript s názvem ctverce.php, který vykreslí 15×15 čtverečků
• Vytvoříme si obrázek 301×301px
• Vytvoříme si pole $ctverec=Array(0,0,20,0,20,20,0,20,0,0); tj. čtverec 20×20px
• Ve dvou do sebe vnořených cyklů ($i a $j = 0...301, v kroku po 20) vytvoříme čtvercovou síť

• Vytvoříme skript klik.php, kde bude formulář s jediným prvkem a to "odesílacím" obrázkem


  <input type=image src=ctverce.php name=sit>


• Při kliknutí na obrázek obdržíme souřadnice kliknutí v proměnných


  $x=$_POST["sit_x"]
  a
  $y=$_POST["sit_y"]


• Tyto odeslané proměnné předáme pomocí metody GET skriptu ctverce.php tj.:


  ctverce.php?x=$x&y=$y


Kochova vločka

Kochova vločka vzniká postupně:

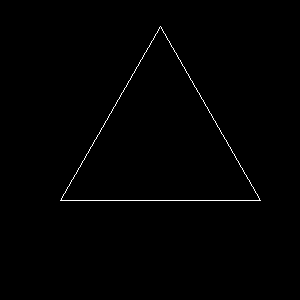

• 1. přiblížení je rovnostranný trojúhelník tj. body A_0,0=[0,0], A_0,1=[1,0], A_0,2=[1/2,sqrt(3)/2], tj. útvar, který má tři strany

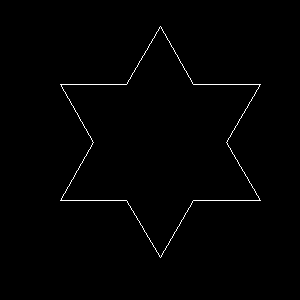

• 2. přiblížení je šesticípá hvězda. Tj. každou stranu trojúhelníka z 1.přiblížení rozdělíme na třetiny a nad prostřední třetinou vztyčíme rovnostranný trojúhelník o straně 1/3, tj útvar, který má 12 stran. Body A_1,0...A_1,11

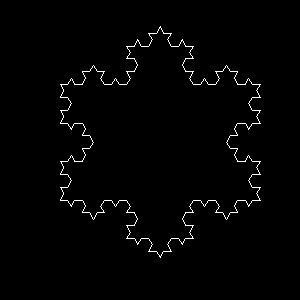

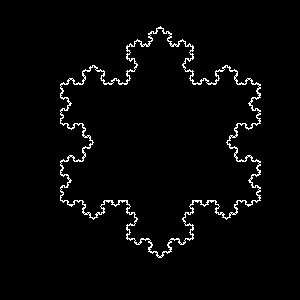

• v každém dalším přiblížení postupujeme stejně tj. vezmeme stranu útvaru z předchozího kroku, roztřetíme ji a nad prostřední třetinou vztyčíme rovnostranný trojúhelník
• tento útvar vykreslíme pomocí PHP
